Επιλογέας 8 Εισόδων με Τηλεχειριστήριο

H ιδέα ειναι λοιπόν οτι με ενα απλό τηλεκοντρολ τηλεόρασης (sony tv η vcr) ενεργοποιούμε 1 εώς 8 ρελέ πατώντας το αντίστοιχο πλήκτρο, και ξαναπατώντας το κλείνει.

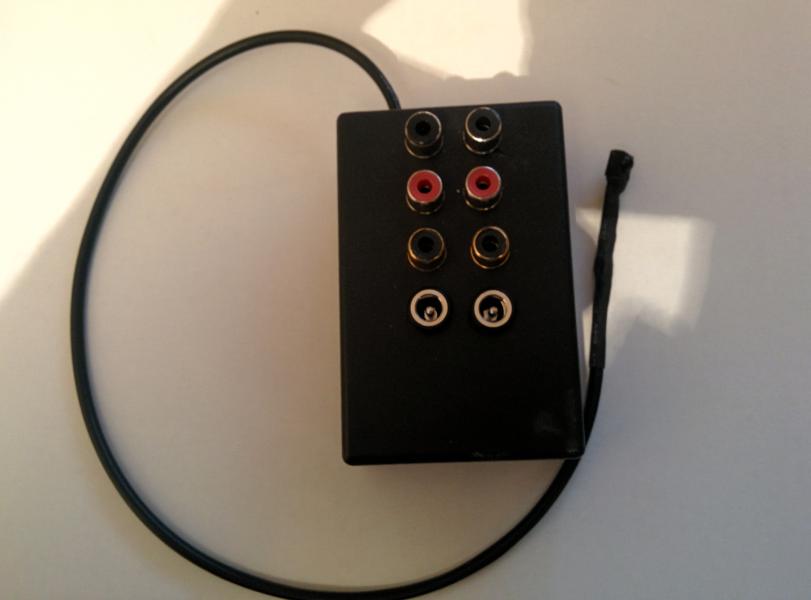

εδω δείχνω μια έκδοση με 1 διπλό ρελέ για επιλογή A/V και 1 μονό για reset του δέκτη/ρούτερ (δια μέσω της τροφοδοσίας του)

το συγκεκριμένο κατασκευάστηκε για Audio-Video 2 δεκτών σε 2 τηλεόραση σε άλλο δωμάτιο, με 1 καλώδιο !
άλλη περίπτωση υλοποίησης ίσως να είναι  για κάτι φτηνές τηλεοράσεις που αρχίζω και βλέπω και έχουν μόνο 1 αναλογική είσοδο (1 SCART και μόνο !)

με τη συγκεκριμένη συσκευή λοιπόν, και χρησιμοποιώντας ένα πολυτηλεχεριστήριο TV, έχουμε TV και επιλογέα απο το ΙΔΙΟ τηλεκοντρόλ

τα υλικά ειναι απλά και το κόστος τους λίγο πάνω απο 10 ευρώ (ανάλογα και το υλικά που ήδη έχεις στο συρτάρι σου ).

•  εχει υλοποιηθεί με τον PIC16f84 που είναι ευρέως διαδεδομένο και εύκολο στο προγραμματισμό του.
• το τηλεκοντρόλ πρέπει να ειναι "sony συμβατό" με ενα A-Tech πολυτηλεχειριστήριο  βρήκα τους παρακάτω κωδικούς που ταιριάζουν, TV = 158 , VCR=256 SAT=302
•  τροφοδοσία ειναι 5 Volt, εχω χρησιμοποιήσει USB-> DC καλώδιο ώστε να μην έχω και ένα ακόμα τροδοφοτικό κάτω στο χαμό ! αλλά να παίρνω απο δέκτη η TV

το αρχείο που ανέβασα περιλαμβάνει το σχέδιο και το hex για να το προγραμματίσει κάποιος που θέλει να το κάνει επίσης
